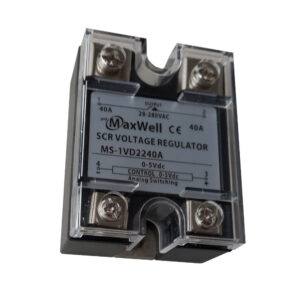

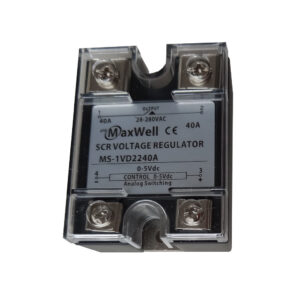

Półprzewodnikowy regulator mocy SSR 40Apeak (20A RMS) 280VAC 1-Faz. 0-5V MS-1VD2240A

Przemysłowy 1-fazowy regulator mocy z zadawaniem analogowym 0-5V DC kąta fazowego wysterowania / przekaźnik półprzewodnikowy / stycznik półprzewodnikowy regulowany SSR jednofazowy DC-AC 40Apeak (20A RMS) / max 280 VAC.

Element wykonawczy – bez zużywających się części mechanicznych – bardzo duża trwałość – przeznaczony do regulacji kątem fazowym wysterowania w aplikacjach gdzie wymagana jest ciągła regulacja mocy wyjściowej.

Przykładowe zastosowania: zgrzewarki, regulatory temperatury, wędzarnie, warzelnie, układy nadążne za produkcją energii fotowoltaicznej, nagrzewnice systemów wentylacyjnych HVAC, komory lakiernicze itp. Odpowiedni we wszelkich aplikacjach gdzie wymagany jest szybki czas reakcji zmiany wysterowania i zadawanie analogowe stopnia wysterowania / kąta otwarcia tyrystorów / triaków wyjściowych. Przeznaczony tylko do zastosowań z obciążeniem czysto rezystancyjnym (grzałki, promienniki podczerwieni itp.).

W komplecie z regulatorem PID z wyjściem analogowym daje ciągłą regulację – w takim przypadku nie występuje pojęcie tzw. minimalnego cyklu dla przekaźnika SSR (zazwyczaj wynosi on od 2 do 10s) – a jest w każdej połówce cyklu napięcia sieciowego (czyli 100 x na sekundę!) regulacja ciągła poprzez ustalenie kąta otwarcia triaka / tyrystora.

Wysterowanie płynne: 0-5V DC. W rzeczywistości wejście sterujące jest wejściem prądowym o zwiększonej czułości. Efektywny zakres wyzwalania / regulacji to ok. 1,5 … 4,5V. Poniżej i powyżej tej wartości napięcie wyjściowe się już nie zmienia. Prąd sterujący przy napięciu początkowym 1,5V wynosi około 0,4mA DC. Prąd sterujący przy napięciu końcowym 5V wynosi 3,1mA. Więc 'de facto’ wejście jest typu prądowego – ale o wysokiej czułości wysterowania 0,4…3,1 mA. Tak czy inaczej są to wartości odpowiednie dla większości płytek ewaluacyjnych np. Arduino, gdzie sygnał analogowy 0-5V można łatwo zrealizować za pomocą prostego układu RC i jednego wyjścia dwustanowego PWM.

Izolacja fotooptyczna wejścia sterującego DC IN >2kV.

Wyłączanie w zerze przebiegu napięcia / prądu wyjściowego.

Załączanie z kątem otwarcia regulowanym płynnie na wejściu analogowym w zakresie 0-5V (podobnie do np: ściemniacza oświetlenia z regulowaną analogowo jasnością świecenia).

Obciążenie wyjścia max Ipeak 40A (Imax 20A RMS) / 280VAC.

Obciążenie wyjścia max 40Apeak (20A RMS) / 440VAC.

Obciążenie wyjścia max 40Apeak (20A RMS) / 24-440VAC / 1-faz. Prąd maksymalny Imax_peak to ekstremum (np: amplituda idealnego przebiegu sinusoidalnego, ale może to być również przykładowo impuls prądu startowego lub impuls łączeniowy bądź impuls prądowy od wyładowania atmosferycznego!) – proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki’ który jest zawsze bezpieczny). Dokładnie licząc dla idealnego przebiegu sinusoidalnego (bez impulsów startowych, łączeniowych czy wyładowań) Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują prąd fazowy (tzw. 'prąd przewodowy) Isk (Irms) równy 28,3A RMS to odpowiadający mu prąd Imax będzie wynosił 40Apeak (dla idealnego przebiegu sinusoidalnego). Jednak musimy brać pod uwagę np. że masowo jest montowana fotowoltaika i elektrownie wiatrowe powodujące wzrost napięcia w sieci nawet do 253VAC / 440VAC (następuje dopuszczalny wzrost napięcia w nasłonecznione dni o + 10% względem wartości nominalnej 230/400VAC), co spowoduje wzrost o +10% prądu obciążenia w skrajnie niekorzystnych warunkach. Tymczasem na tabliczce znamionowej urządzeń podaje się prąd obciążenia dla napięcia znamionowego 230/400VAC (dla starszych urządzeń to było 220VAC na co również należy zwrócić uwagę przy remontach i modernizacjach starszych urządzeń). Do tego przebiegi napięć i prądów są zakłócane pracą przetwornic i mogą pojawiać się różne dodatkowe zakłócenia łączeniowe i rzadsze ale dużo bardziej niebezpieczne zakłócenia od wyładowań atmosferycznych! Dlatego zalecamy zdroworozsądkowy dobór urządzenia na Isk_nom 20A RMS przy napięciu nominalnym 230VAC/400VAC (pozostaje rezerwa na opisane wyżej zjawiska). Być może Państwa aplikacja będzie miała jakieś prądy startowe – trzeba o nich pamiętać w kontekście wartości Imax_peak. Jeśli mają Państwo wątpliwości – sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Załączniki PDF’ opisu.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.Polecamy!
