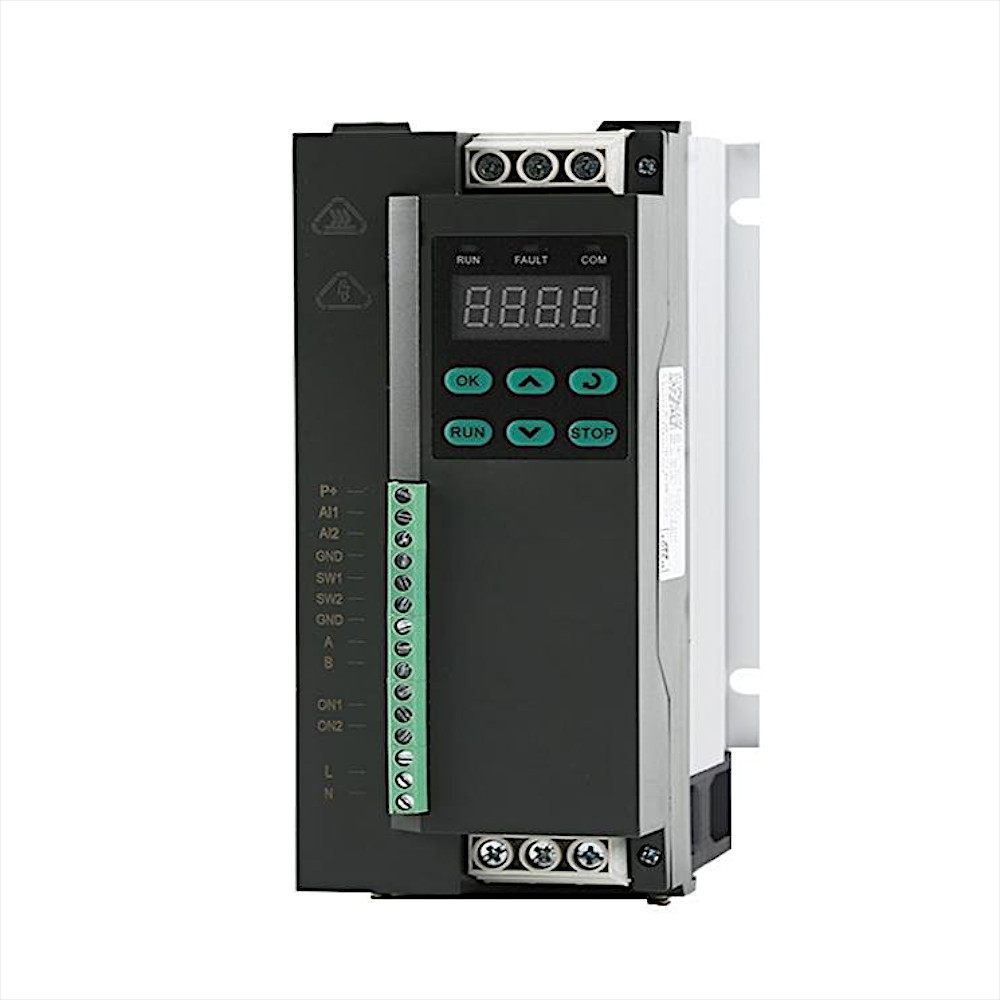

Półprzewodnikowy regulator mocy SSR 50A (38kW/440VAC) 3-faz. WE 0-5V/0-10V/4-20mA/Modbus

Opis

Przemysłowy programowalny 3-fazowy regulator dużych mocy grzewczych z zadawaniem analogowym poziomu wysterowania – listwa sterująca uniwersalna z obsługą wybranego sygnału 4-20mA lub 0-5V lub 0-10V lub potencjometr 10kOhm lub Modbus RS485. Regulacja mocy odbywa się poprzez regulację kąta fazowego wysterowania stycznika półprzewodnikowego regulowanego SSR / SCR trójfazowego Imax 50A RMS przy Umax 440VAC moc Pmax 38kW / Inom_rms 45A przy Unom 400VAC moc Pnom 34kW.

Poniżej podajemy parametry graniczne i nominalne doboru obciążeń czysto rezystancyjnych dla uzwojeń grzewczych połączonych w trójkąt na napięciu międzyfazowym 3x400VAC (zawsze możemy użyć urządzenia tego typu do niższych mocy naszego obciążenia rezystancyjnego – nigdy nie możemy przekraczać wartości granicznych i nominalnych wymienionych poniżej):
– parametry graniczne obciążenia: Isk_max=50A RMS w każdej fazie przy Usk_max=440 VAC (Pmax=38kW),
– parametry nominalne obciążenia: Isk_nom=45A RMS w każdej fazie przy Usk_nom=400 VAC (Pnom=34kW).

Poniżej podajemy parametry graniczne i nominalne doboru obciążeń czysto rezystancyjnych dla uzwojeń grzewczych połączonych w gwiazdę na napięciu fazowym 3x230VAC (zawsze możemy użyć urządzenia tego typu do niższych mocy naszej nagrzewnicy – nigdy nie możemy przekraczać wartości granicznych i nominalnych wymienionych poniżej):
– parametry graniczne obciążenia: Isk_max=50A RMS w każdej fazie przy Usk_max=253 VAC (Pmax=38kW),
– parametry nominalne obciążenia: Isk_nom=45A RMS w każdej fazie przy Usk_nom=230 VAC (Pnom=34kW).

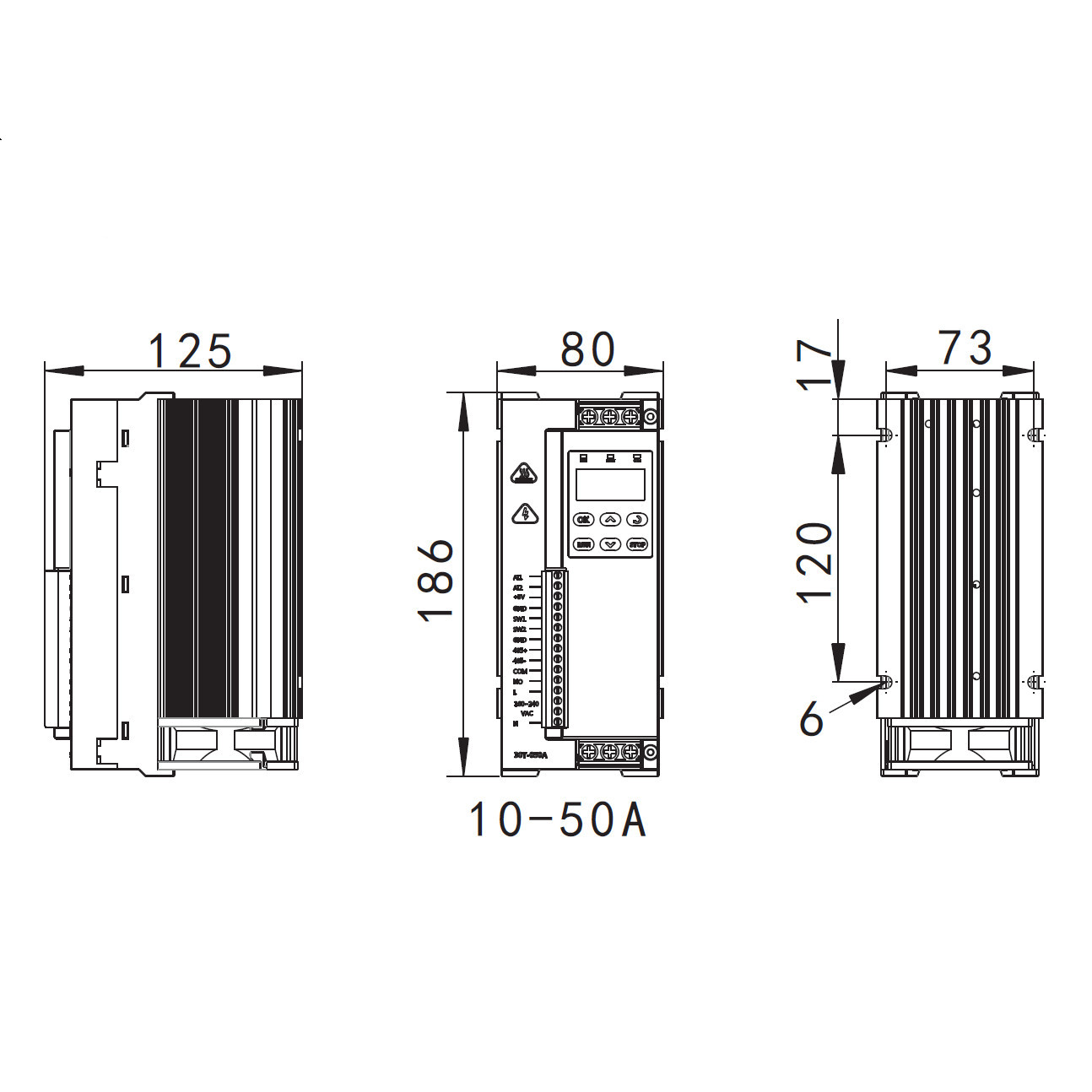

W urządzeniu zastosowano półprzewodnikowy element wykonawczy – bez zużywających się części mechanicznych (charakteryzujący się bardzo dużą trwałością) przeznaczony do płynnej bezstopniowej regulacji kątem fazowym wysterowania lub do regulacji współczynnikiem wypełnienia w cyklu 2s (tryb pracy do wyboru w menu urządzenia). Element przemysłowy dedykowany do większych mocy, z programowalnymi zabezpieczeniami, funkcją soft-start przy załączeniu, wyświetlaczem LED pokazującym poziom wysterowania, temperaturę radiatora, prądy i napięcia zarówno strony zasilania jak i wyjściowe w każdej fazie. Można zaprogramować funkcję automatycznego zmniejszenia mocy wyjściowej po przekroczeniu progu temperatury radiatora (po wychłodzeniu radiatora zostanie przywrócona pełna moc wyjściowa). Urządzenie posiada solidne złączki prądowe oraz kompaktowe wymiary jak na dysponowaną moc maksymalną. Urządzenie zapewnia szybki czas reakcji poprzez płynne zmiany kąta wysterowania (100x na sekundę) i zadawanie analogowe stopnia wysterowania / kąta otwarcia tyrystorów / triaków wyjściowych. Przy trybie regulacji współczynnikiem wypełnienia w cyklu 2s – sterownik załącza na określoną ilość pełnych cykli sieci w każdej fazie, po czym następuje wyłączenie na określoną ilość pełnych cykli w każdej fazie (podział procentowy w cyklu 2s proporcjonalny do sygnału sterującego). Dzięki temu brak jest składowej stałej w transformatorze zasilającym.

Urządzenie można zastosować w komplecie z zewnętrznym regulatorem PID czy regulatorem PLC lub inny regulatorem obiektowym z wyjściem analogowym i sondą temperatury co daje ciągłą regulację – w takim przypadku nie występuje pojęcie tzw. minimalnego cyklu regulatora PID (dla urządzeń z wyjściem ON/OFF zazwyczaj taki cykl wynosi od 2 do 10s) – przy wyjściu analogowym z sygnałem 4-20mA na wyjściu regulatora PID – w komplecie z regulatorem mocy SSR30T50A – regulacja jest realizowana w każdej 'połówce’ cyklu napięcia sieciowego (czyli 100 x na sekundę!). Jest to regulacja ciągła poprzez ustalenie kąta otwarcia triaka / tyrystora.

Wysterowanie płynne: 4-20mA DC lub 0-5VDC lub 0-10VDC lub potencjometr 10 kOhm lub również możliwe jest sterowanie i odczyt bieżących wartości poprzez Modbus RS485 (dostępna jest mapa rejestrów). Izolacja fotooptyczna >2kV. Urządzenie posiada jedno dodatkowe programowalne z wbudowanej klawiatury wyjście przekaźnikowe sygnalizacji alarmu (np.  alarm przegrzewania się radiatora).

Wyłączanie następuje zawsze w zerze przebiegu napięcia / prądu wyjściowego.

Załączanie z kątem otwarcia regulowanym płynnie na wejściu analogowym (podobnie do np: ściemniacza 3-faz oświetlenia z regulowaną analogowo jasnością świecenia).

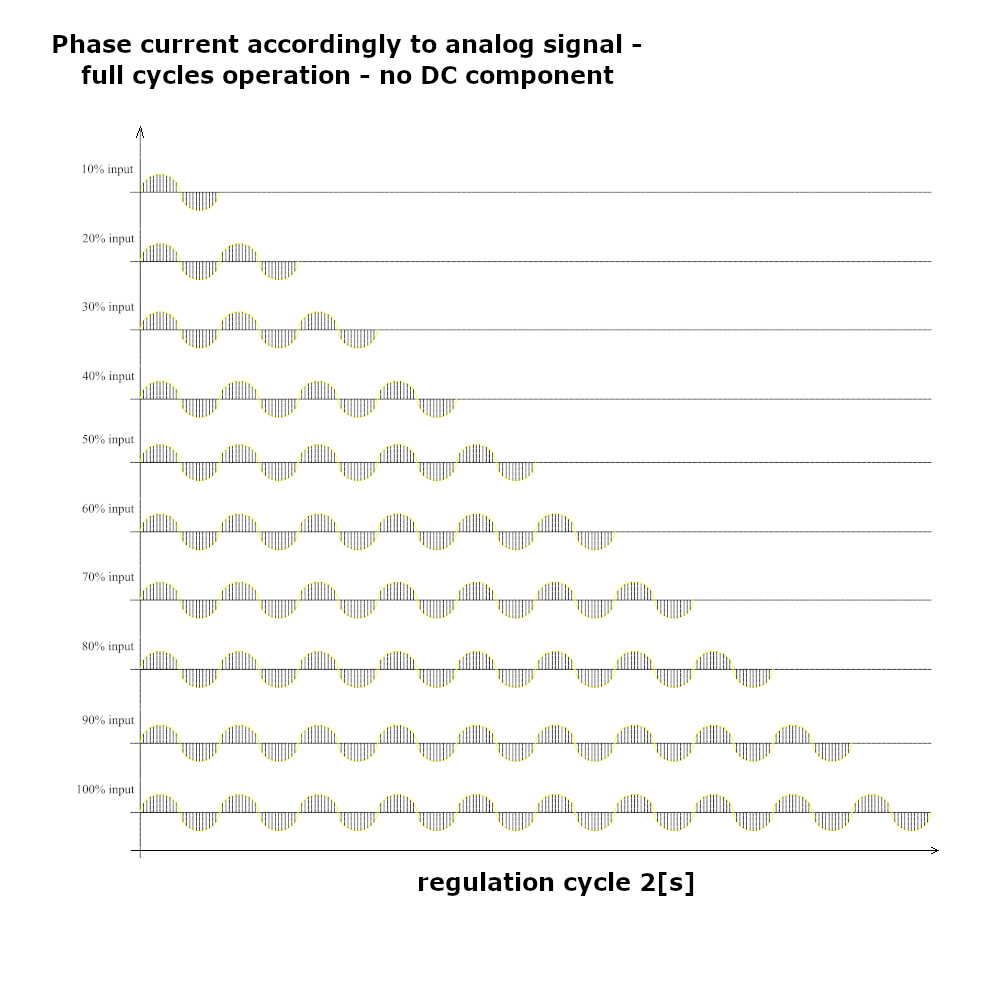

W trybie regulacji współczynnikiem wypełnienia w cyklu 2s – sterownik załącza na określoną ilość pełnych cykli sieci w każdej fazie, po czym następuje wyłączenie na określoną ilość pełnych cykli w każdej fazie (podział procentowy w cyklu 2s proporcjonalny do wejściowego sygnału sterującego). Dzięki temu brak jest składowej stałej w transformatorze zasilającym.

Urządzenie posiada wbudowany wewnątrz obwód tłumiący RC dobrany dla obciążeń czysto rezystancyjnych np. typu grzałka. Nie nadaje się więc do obciążeń ze składową bierną – przeznaczone jest wyłącznie do obciążeń czysto rezystancyjnych – jest to bardzo ważne żeby nie eksperymentować z innymi odbiornikami.
Urządzenie ze względu na wbudowane pomiary prądów, napięć i mocy w każdej fazie posiada innowacyjne i rzadko spotykane programy sterujące: np. utrzymywanie stałej mocy wyjściowej proporcjonalne do sygnału sterującego analogowego z aktywną wewnętrzną pętlą sprzężenia zwrotnego (sygnał wejściowy zadający jest skalowany wewnętrznie do wymaganego poziomu mocy wyjściowej a wewnętrzny regulator mocy tak dobiera kąt otwarcia tyrystorów/triaków żeby otrzymać wymaganą moc wyjściową z zapewnieniem wyrównoważenia obciążeń w każdej z faz), lub alternatywnie utrzymywanie stałego napięcia lub prądu wyjściowego proporcjonalne do sygnału sterującego analogowego z aktywną wewnętrzną pętlą sprzężenia zwrotnego (sygnał wejściowy zadający jest skalowany wewnętrznie do wymaganego poziomu napięcia lub prądu wyjściowego) lub alternatywnie regulacja tylko kąta otwarcia proporcjonalnie do sygnału sterującego (praca bez zamkniętej pętli sprzężenia zwrotnego). Ponadto mamy do wyboru bądź pracę z regulacją kąta fazowego bądź pracę z regulacją współczynnika wypełnienia w cyklu 2[s] z pełnym otwarciem lub zamknięciem tyrystorów w cyklu 2s (np. w celu minimalizacji współczynnika THD zawartości harmonicznych).
To urządzenie nie wymaga żadnych dodatkowych elementów – jest to gotowe i kompletne rozwiązanie. Przy takiej konstrukcji urządzenia oszczędzamy na koszcie montażu – wszystkie elementy są „na pokładzie” urządzenia. Nie potrzeba eksperymentować, dobierać wentylatora do radiatora, radiatora do mocy czy termostatu do załączania wentylatora itd.

Przykładowo w aplikacjach HVAC zazwyczaj sygnałem sterującym jest napięcie 0-10VDC z nadrzędnego regulatora temperatury lub PLC. Jeśli chcemy używać urządzenia jako autonomiczny regulator temperatury np. w kanale grzewczym – możemy użyć dowolnego regulatora PID w połączeniu np. z sondą PT100 z naszej oferty – a sygnał wyjściowy analogowy 4-20mA z regulatora podać na zaciski listwy sterującej urządzenia. Urządzenie może być również z powodzeniem wykorzystywane we wszelkiego rodzaju aplikacjach śledzących chwilową produkcję energii (np. solarnej) z powtarzaniem prądu bądź napięcia bądź mocy w odbiorniku grzewczym w celu konsumpcji na własne cele z jej magazynowaniem w zbiorniku bufora ciepła.

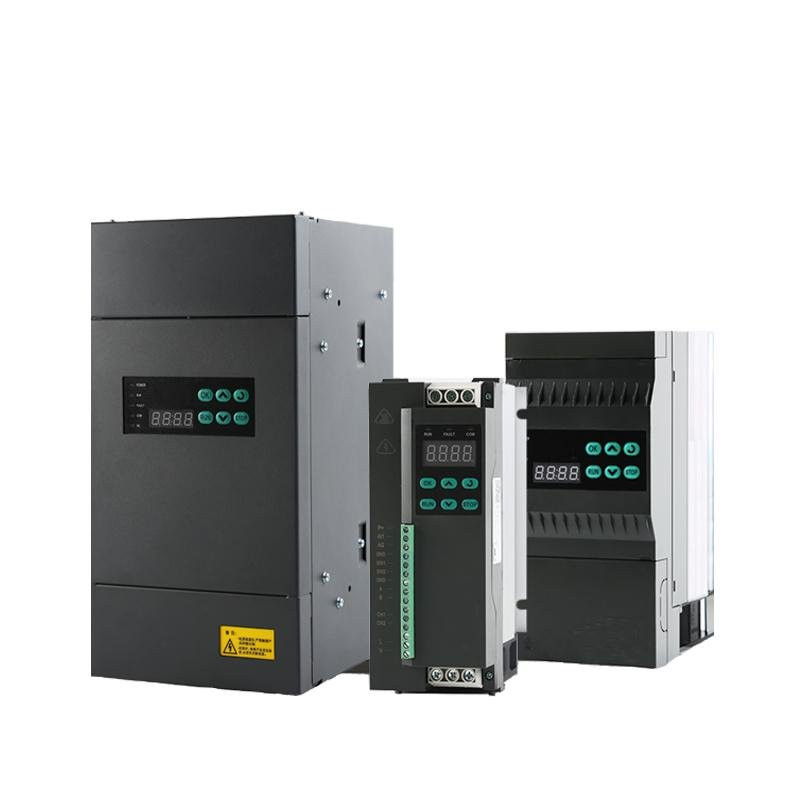

Urządzenie można użytkować w podanym zakresie prądów i napięć maksymalnych / nominalnych. Jeśli spodziewamy się trudniejszych warunków instalacji (przykładowo wyższych temperatur otoczenia czy temperatur wewnątrz rozdzielnicy niewentylowanej) można przewymiarować urządzenie (wybrać większe modele np. SSR30T100A lub SSR30T150A lub SSR30T200A) lub dołożyć wentylację albo klimatyzację rozdzielnicy / pomieszczenia. Sugerujemy zdroworozsądkowy dobór zawsze z marginesem bezpieczeństwa. Jednak możemy długotrwale i bezpiecznie użytkować urządzenie w podanych parametrach granicznych maksymalnych i nominalnych!

Urządzenie półprzewodnikowe nie zapewnia izolacji od sieci elektroenergetycznej. Przed urządzeniem zawsze musimy dodać jakiś rozłącznik izolacyjny. Niezbędne jest również zastosowanie dodatkowego bezpiecznika o charakterystyce szybkiej (najlepiej superszybkiej) i prądzie dobranym dla naszego obciążenia. Możemy stosować tzw. rozłącznik bezpiecznikowe, mechaniczne lub automatyczne  lub może być osobno rozłącznik i osobno zabezpieczenie.

Jeśli mają Państwo wątpliwości w sprawie doboru – sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Załączniki PDF’ opisu.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecamy!
