Półprzewodnikowy regulator mocy SSR 25Apeak (12,5A RMS) 230VAC 1-faz. zabudowa IP45

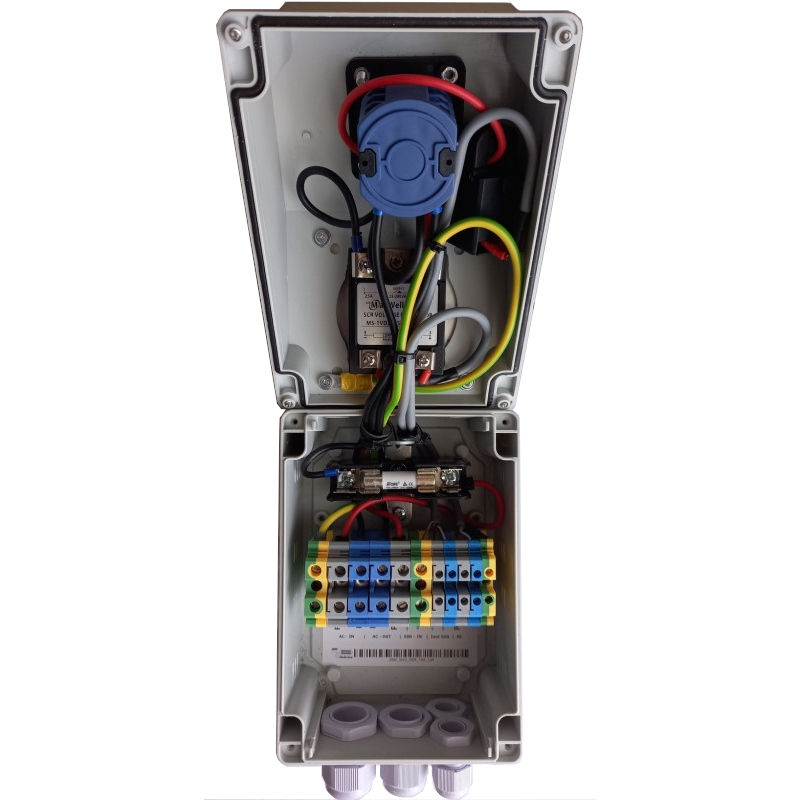

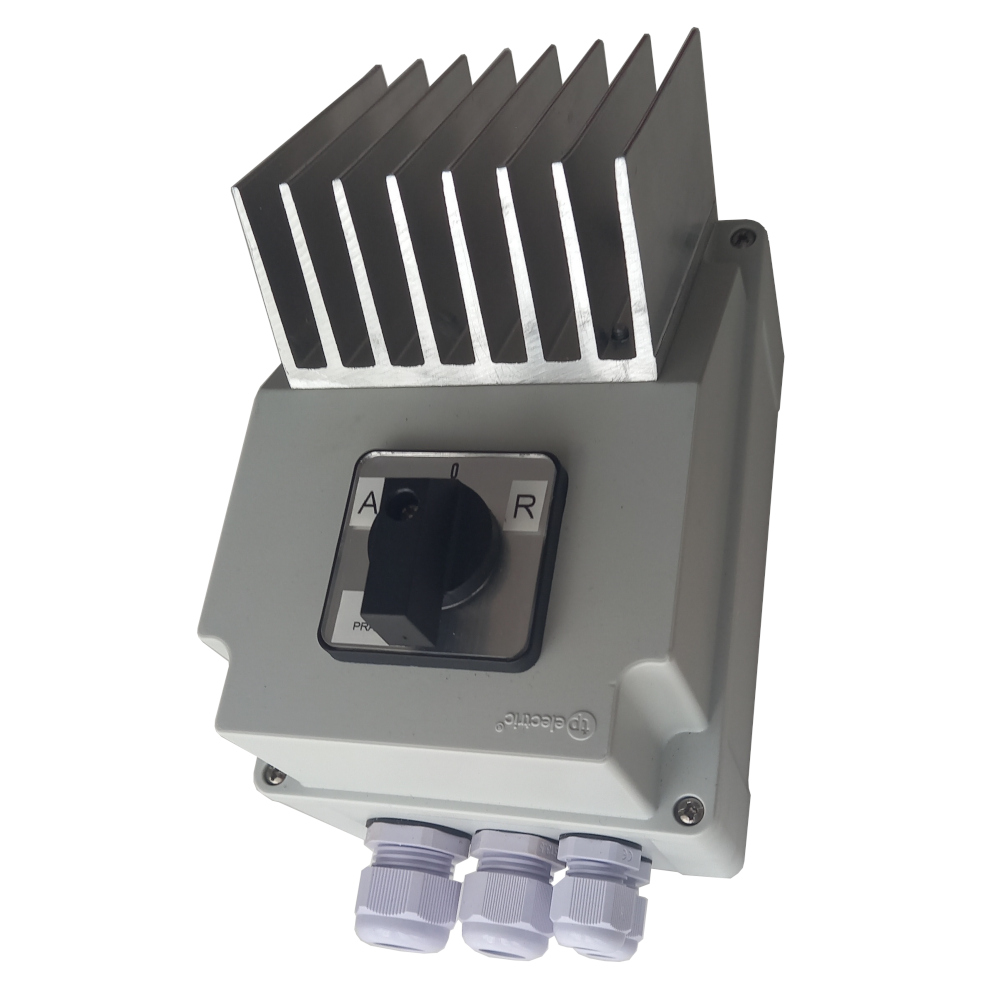

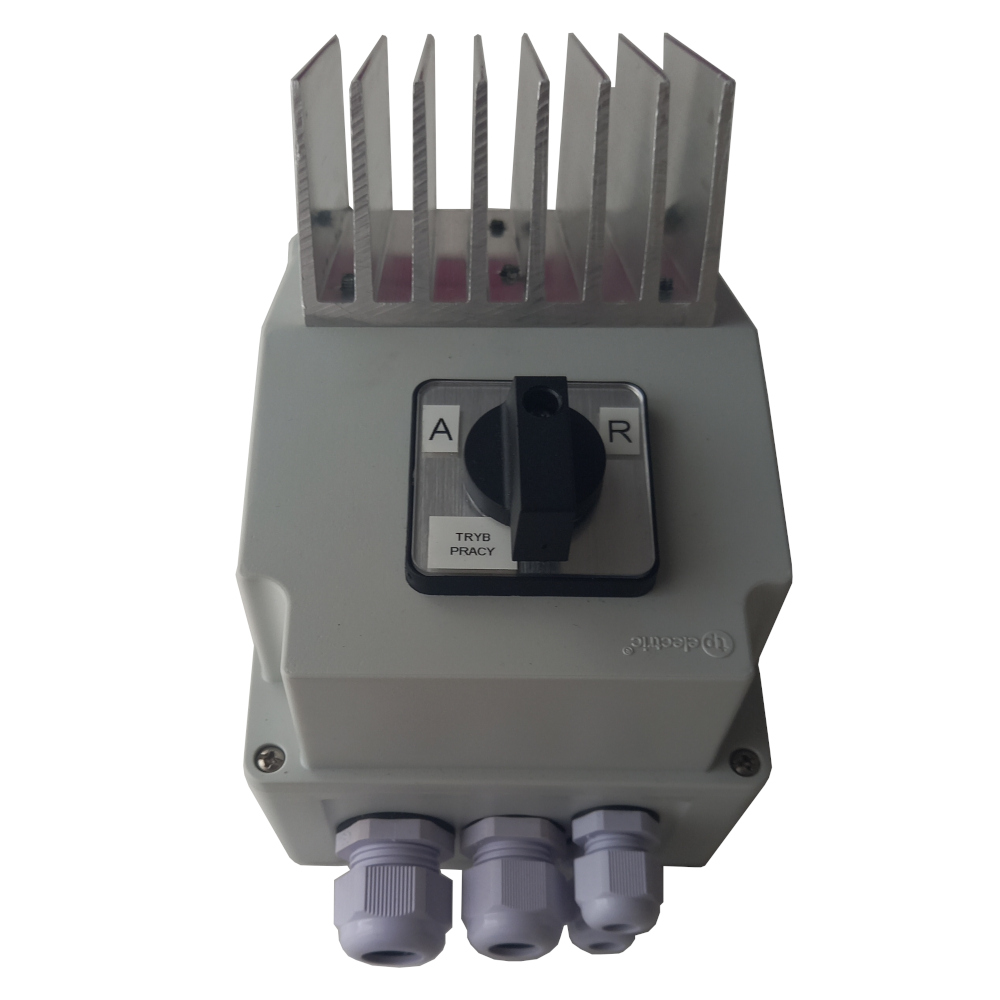

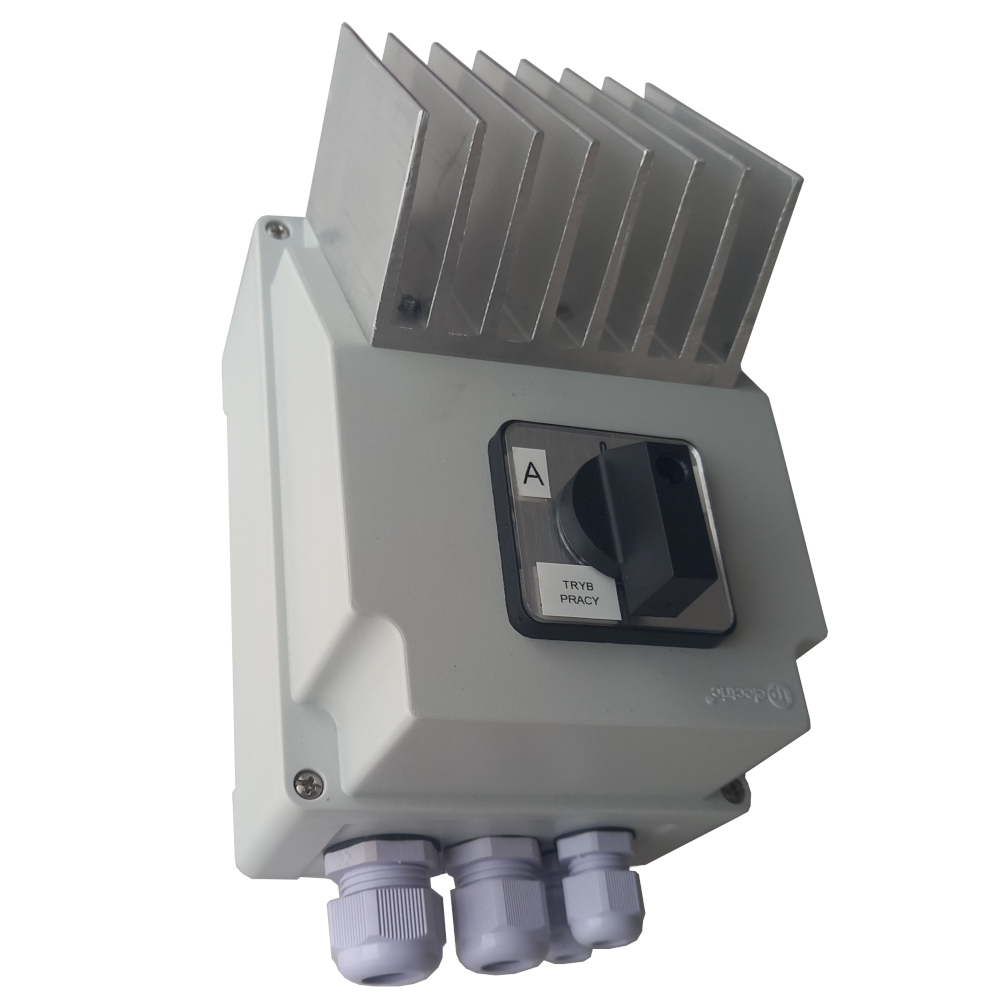

Zabudowa w skrzynce przemysłowej z ABS o stopniu ochrony IP45 (przewidziana do pomieszczeń z zapyleniem / wilgocią / bryzgami wody / na zewnątrz pomieszczeń) z wbudowanym 1-fazowym regulatorem mocy z zadawaniem analogowym (0-10V DC lub 0-5V DC lub 4-20mA DC) kąta fazowego wysterowania / regulowany SSR (SVR) jednofazowy DC-AC 25Apeak (12,5A RMS) / max 280 VAC. Wbudowany przełącznik A / 0 / R (w pozycji '0′ funkcja rozłącznika izolacyjnego), wbudowane zabezpieczenie SSR superszybkim bezpiecznikiem topikowym szklanym, wbudowany przetwornik zmieniający prąd odbiornika 0 … 20A AC na sygnał sprzężenia zwrotnego 0 … 10V DC z dokładnością +/- 1,5%, wbudowana listwa silnoprądowa ze złączkami UK10 oraz listwa sterownicza ze złączkami UK5, 2x dławiki na kable silnoprądowe i 2x dławiki na kable sterownicze. Symbol produktu JBW_Sol3_1ph_16A. Współpracuje z solarnym regulatorem konsumpcji nadążnej za produkcją z inwertera PV (tzw. autokonsumpcja wg definicji zakładów energetycznych).

Element wykonawczy – SSR / SVR bez zużywających się części mechanicznych – bardzo duża trwałość – przeznaczony do regulacji kątem fazowym wysterowania w aplikacjach gdzie wymagana jest ciągła regulacja mocy wyjściowej.

Przykładowe zastosowania: zgrzewarki, regulatory temperatury, wędzarnie, warzelnie, układy nadążne za produkcją energii fotowoltaicznej, nagrzewnice systemów wentylacyjnych HVAC, komory lakiernicze itp. Odpowiedni we wszelkich aplikacjach gdzie wymagany jest szybki czas reakcji zmiany wysterowania i zadawanie analogowe stopnia wysterowania / kąta otwarcia tyrystorów / triaków wyjściowych. Przeznaczony tylko do zastosowań z obciążeniem czysto rezystancyjnym (grzałki, promienniki podczerwieni itp.).

Urządzenie JBW_Sol3_1ph_16A przewidziane jest do współpracy z regulatorami solarnymi konsumpcji nadążnej za produkcją z inwertera fotowoltaicznego typu JBW_Solar#3 (tzw. autokonsumpcja wg definicji zakładów energetycznych).
W komplecie z regulatorem PID z wyjściem analogowym daje ciągłą regulację – w takim przypadku nie występuje pojęcie tzw. minimalnego cyklu dla przekaźnika SSR (zazwyczaj wynosi on od 2 do 10s) – a jest w każdej połówce cyklu napięcia sieciowego (czyli 100 x na sekundę!) regulacja ciągła poprzez ustalenie kąta otwarcia triaka / tyrystora.

Wysterowanie płynne: 0-5V DC / 0-10V DC / 4-20mA DC (proszę podać w wiadomości od kupującego). Efektywny zakres wyzwalania / regulacji zawsze jest mniejszy niż podany i będzie odpowiednio wynosił około  1,5 … 4,5V DC / 2,5 …9V DC / 4,1 … 19mA. Poniżej i powyżej tej wartości napięcie wyjściowe się już nie zmienia. Są to wartości odpowiednie dla typowych wyjść w modułach PLC typu 4-20mA lub regulatorów PID z wyjściem analogowym 4-20mA.

Izolacja fotooptyczna wejścia sterującego DC IN   >2kV.

Izolacja (transformator separujący pomiarowy) wejścia sprzężenia zwrotnego prądu obciążenia   >2kV

Wyłączanie w zerze przebiegu napięcia / prądu wyjściowego.

Załączanie z kątem otwarcia regulowanym płynnie na wejściu analogowym w zakresie 4-20mA (podobnie do np: ściemniacza oświetlenia z regulowaną analogowo jasnością świecenia).

Obciążenie wyjścia max 25Apeak (12,5A RMS) / 280VAC – jest to zakres typowy do 3kW RMS – lub (po uzgodnieniu mailowym 32Apeak / 16A RMS / 440VAC / 4kW – wymaga zainstalowania SSR o większej obciążalności – możliwa niewielka dopłata przy zamówieniu).
