TT-311 programowalny izolowany przetwornik z PT100 / TCK na sygnał pętli prądowej 4…20mA
274,00zł z VAT
Programowalny uniwersalny jednokanałowy izolowany przetwornik sygnałowy na listwę DIN35 zamieniający sygnał z czujnika temperatury np: RTD typu PT100, lub TC termopara typ K (i wiele innych – według załączonego katalogu, typ przetwornika TT-311) na sygnał prądowy w standardzie 4…20mA. Zasilanie przetwornika DC 20…32V odizolowane od wejść sygnałowych. Wersja z pełną izolacją optyczną 1,5kV (1min).
2 w magazynie
Bezpłatna dostawa od 500,- PLN
- Gwarantowana satysfakcja
- Zwroty do 14 dni
- Bezpieczne płatności
Opis
Programowalny uniwersalny jednokanałowy izolowany przetwornik sygnałowy na listwę DIN35 zamieniający sygnał z jednego czujnika sensora temperatury np: typu PT100, termopara K (i wiele innych – według załączonej karty katalogowej – typ przetwornika TT-311) na sygnał prądowy w standardzie 4…20mA. Zasilanie przetwornika DC 20…32V odizolowane od wejść sygnałowych. Wersja z pełną izolacją optyczną 1,5kV (1min).
Zakres temperaturowy pracy: konfigurowalny programowo (np: termopara typ K oraz zakres -50 … +1025 st.C odpowiada prądowi wyjściowemu w zakresie 4 … 20 mA, konfiguracja fabryczna: typ czujnika PT100, podłączenie trójprzewodowe, zakres 0…200 st.C).
Niedokładność pomiaru: 0,2% zakresu pomiarowego w temperaturze otoczenia +20 st.C +/-1.
Nominalne napięcie zasilające: 20-32VDC.
Maksymalna rezystancja miliamperomierza / obciążenia pętli pomiarowej: 500 Ohm.
Konfigurujemy przetwornik według zamówienia klienta (wliczone w cenę aukcji). Przykładowo możemy ustawić zakres temperatur: -5 st.C … + 95 st.C co odpowiada 4-20mA i tak skonfigurowany przetwornik wysłać do klienta. Minimalna różnica temperatur wejściowych jaką można ustawić to 20 st C (czyli przykładowo zakres od 25.0 … 45.0 st C lub 67.0 … 87.0 st.C).
Ustawianie alarmów (typu zerwana linia sondy, przekroczenie zakresu) – można ustawić jako sygnał alarmu prąd Imin (np: 3,0mA) lub Imax (np: 21,0mA) itp.
Możemy też dostarczyć programator (podłączony przy pracy przetwornika pozwala na monitoring przez operatora wielkości przetwarzanych i nastaw) – wymagane jest ustalenie szczegółów.
Wymiary przetwornika: 12,7 x 110 x 118,9mm, masa 120g.

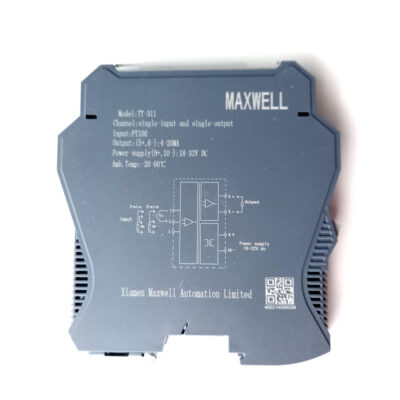

Przystosowany do podłączenia trójprzewodowo bądź dwuprzewodowo czujnika PT100 lub termopary (schemat podłączenia jak na zdjęciu).
Pasuje do czujników PT100 i termopar typu K dostępnych w naszej ofercie – ale oczywiście możliwych do podłączenia typów sond jest znacznie więcej (pełen wykaz opcji znajduje się w załączonej karcie katalogowej).
Łatwa konwersja ze standardu 4-20mA na standard 1-5V lub 2-10V – jako obciążenie pętli prądowej podłączamy rezystor odpowiednio 250 Ohm lub 500 Ohm (1% lub dokładniejszy) i na takim obciążeniu uzyskujemy sygnał / przebieg napięciowy.
Certyfikaty CE LVD i EMC oraz ISO9001.
Jako załącznik do oferty dostępny jest katalog ze szczegółowymi danymi technicznymi przetwornika typu TT-311.
Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.
Przetworniki jednokanałowy programowalny z pełną izolacją optyczną, przeznaczone do profesjonalnych zastosowań w systemach automatyki przemysłowej.
Uniwersalne wejście i wyjście ( x1 – wersja jednokanałowa ) – programowalne przez programator (zaprogramowanie wliczone jest w cenę zakupu urządzenia).
Polecamy!
Informacje dodatkowe
| Waga | 0,3 kg |
|---|---|
| Wymiary | 25 × 25 × 8 cm |
| Producent | MaxWell |
